多功能身份證門禁控制板

產品詳情
產品規格

產品介紹（也可以用身份證號碼授權）

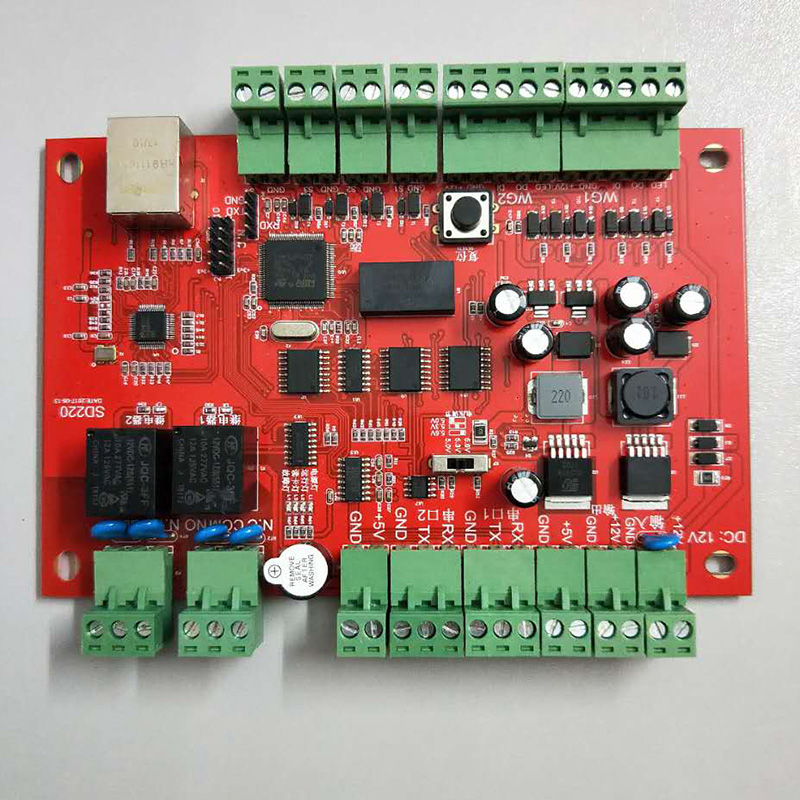

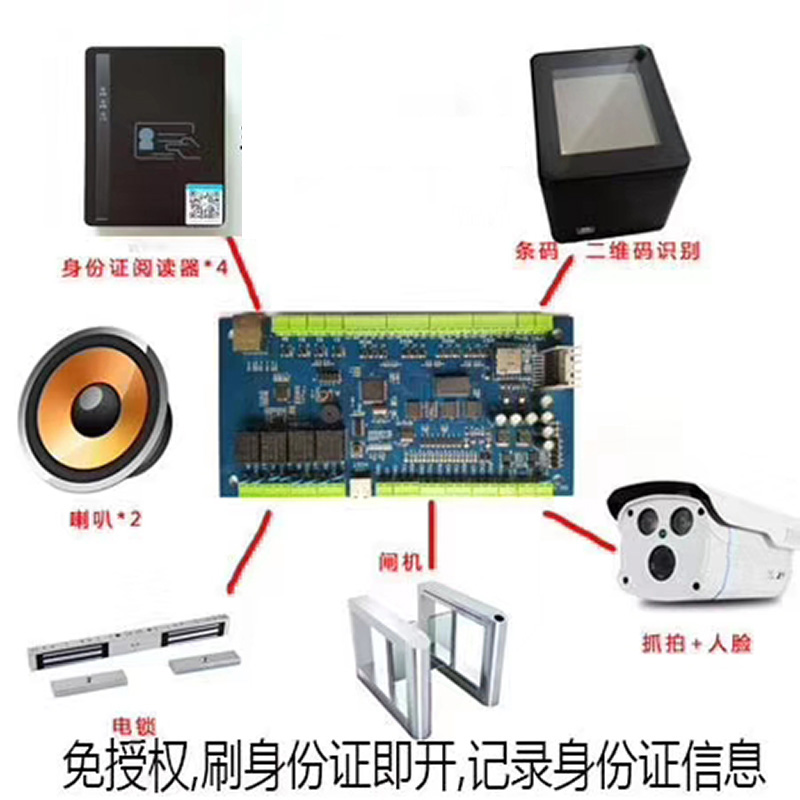

? ? ? ? ??我司自主研發的BD220是一款多功能的門禁控制器，支持身份證閱讀器、韋根讀頭26-34、指紋讀頭、二維碼讀頭、作為門禁讀頭使用，可連接專用觸摸顯示屏，應用于各種門禁、閘機、自動門、停車場系統，支持限次，限時間，限人數，限性別，限年齡，支持刷身份證即開，自主鑒權，電腦鑒權。

產品參數

參數名稱	值	說明
型號	BD220	?
主處理器	STM32F407（M4）	?
權限容量	50萬條	可按要求加大
身份證信息容量	32000張身份證	可按要求加大
記錄存儲容量	50萬卡記錄	可按要求加大
識別模式	ID/IC/指紋/二維碼/身份證	串口及韋根接口
鑒權模式	控制板鑒權或者電腦控制	可按需定制
工作模式切換	可配置時段切換	?
刷卡上報電腦	支持	可上報身份證信息
主動拉取權限	支持	從互聯網服務器拉取
多門互鎖	支持	?
反潛回	支持	特定場景全網反潛回
蜂鳴器	支持	?
DHCP分配IP	支持	?
ADSL撥號	支持	?
語音提示	支持	?
自定義提示音	支持	?
組網方式	TCP/IP網絡	?
繼電器	2組	最大支持2門
韋根接口	2組	最大支持2韋根讀頭(支持韋根OUT指紋讀頭)
串口	2組	各種串口設備及屏幕
輸入信號	2組	開門按鈕及門磁
電源	12V DC	?
功耗	<9W	?
工作環境溫度	-50°C-75°C	工業
工作環境濕度	20%—60%	?
存儲環境溫度	-10°C—65°C	?
存儲環境濕度	20%—80%	?

系統支持

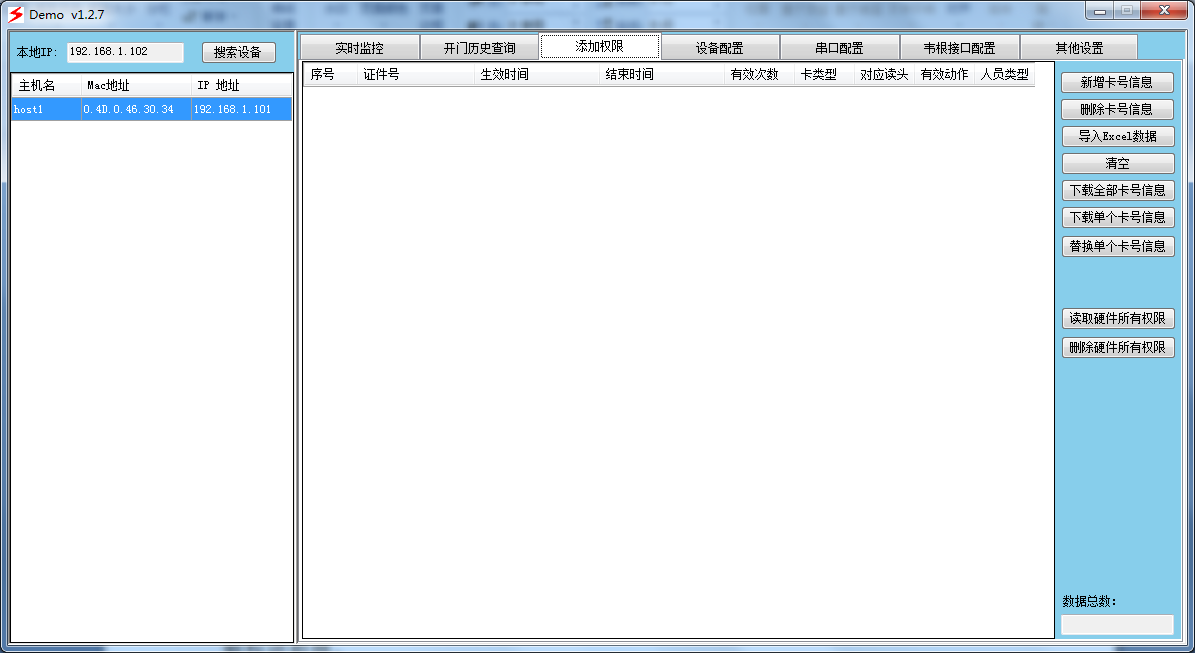

??? 設備白名單驗證。通過電腦下發白名單到設備，設備獨立工作，自動讀取身份證并核對白名單，在白名單中的身份證方可開門。

??? 電腦白名單驗證。設備讀取到身份證信息后，發送給電腦，則電腦軟件負責檢查身份證是否有開門權限。這種方式可以通過電腦軟件實現大數據量的白名單驗證，以及其它時段權限控制。

??? 刷身份證自動開門。設備讀取到身份證信息后即開門，即所有身份證都自動開門。同時可以配置將采集到的身份證信息上報到電腦存檔備查。

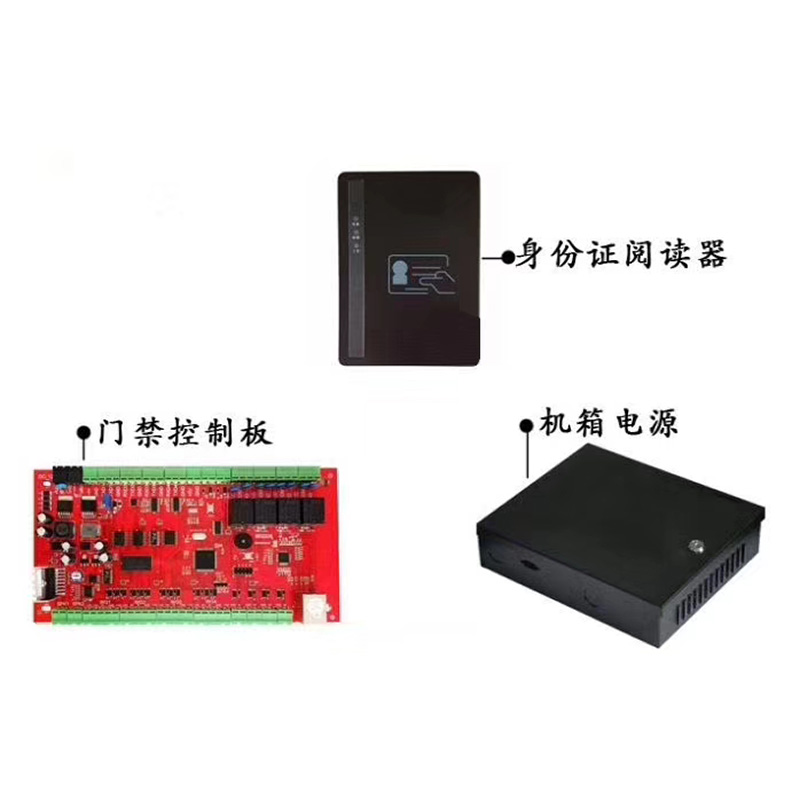

機箱電源

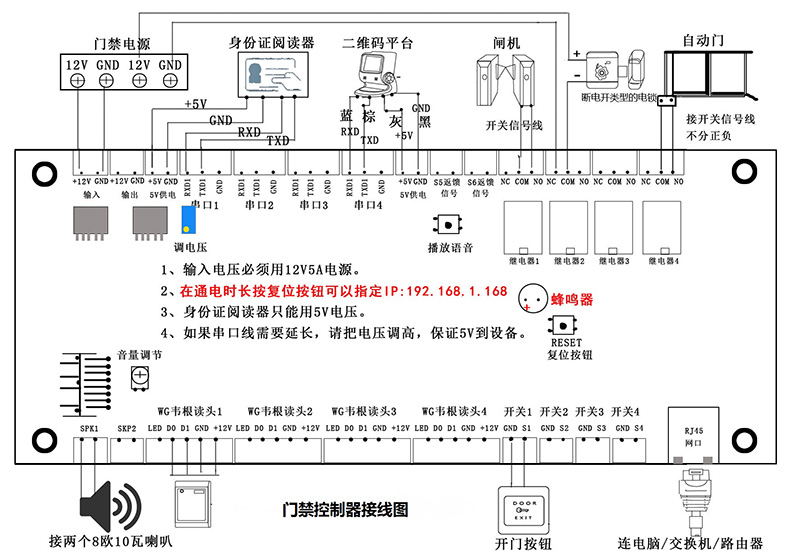

控制器要求輸入電壓為12V，建議安裝在專用機箱中，配套專用電源適配器供電，可選備用電池。

網絡

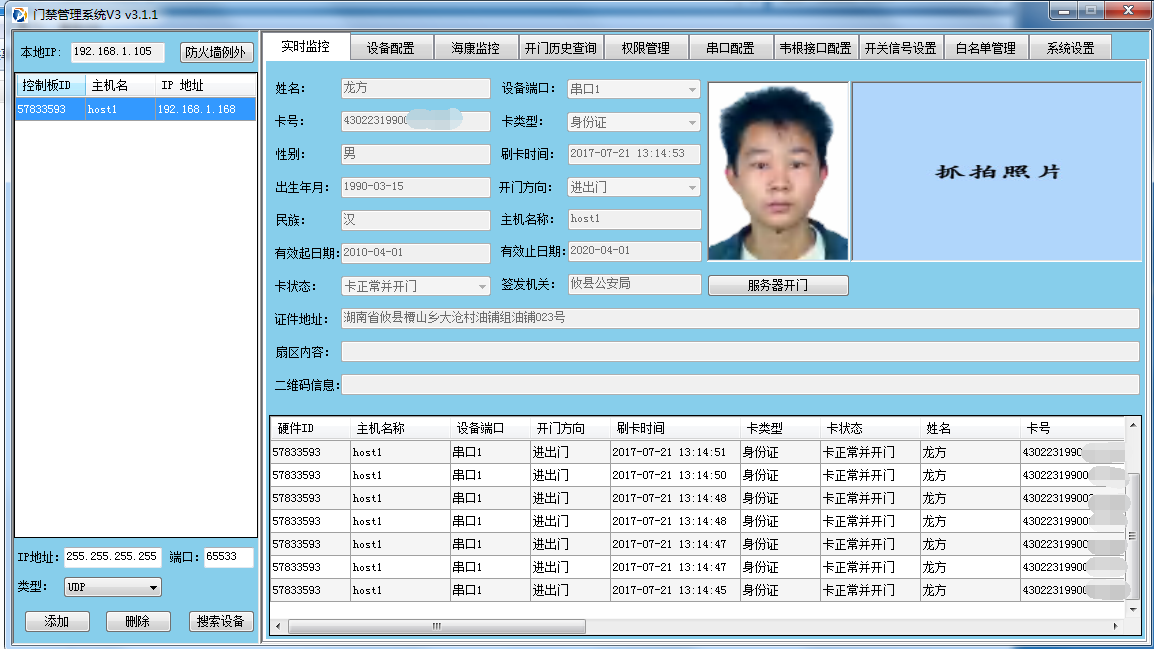

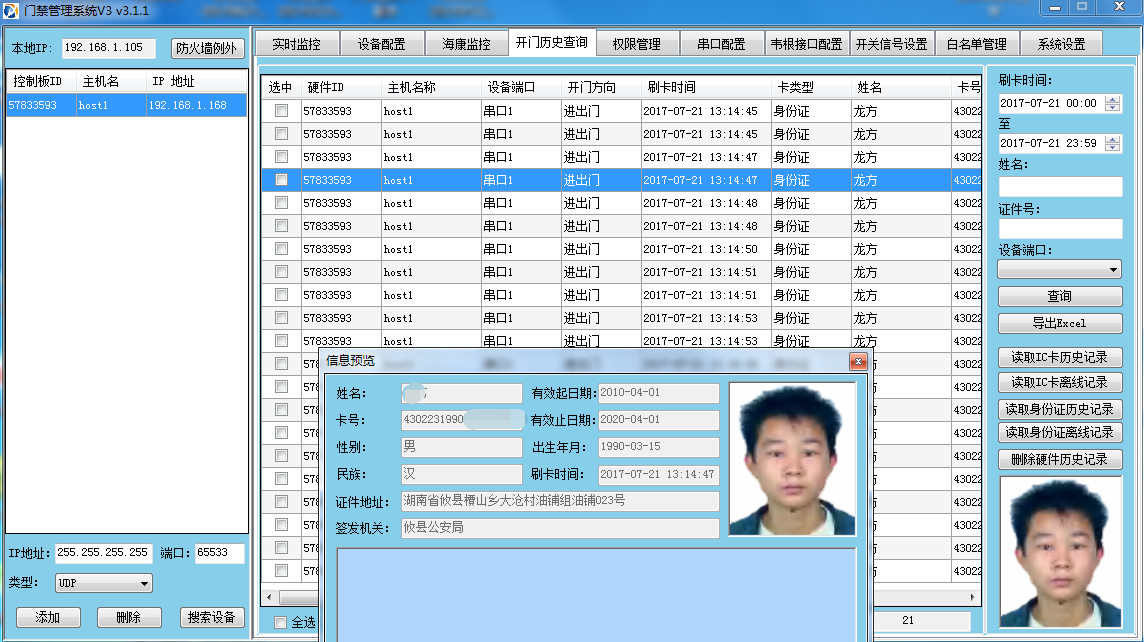

設備通過以太網接口與電腦連接，實現設備配置，權限配置，實時上報監控，遠程開門，控制器歷史日志下載等。

開門按鈕

設備支持開門按鈕輸入，短接開門信號接頭即可手動開門。系統支持8個輸入信號，可以通過配置軟件指定哪些信號作為開門按鈕的輸入信號，以及對應的開門繼電器。

配置說明

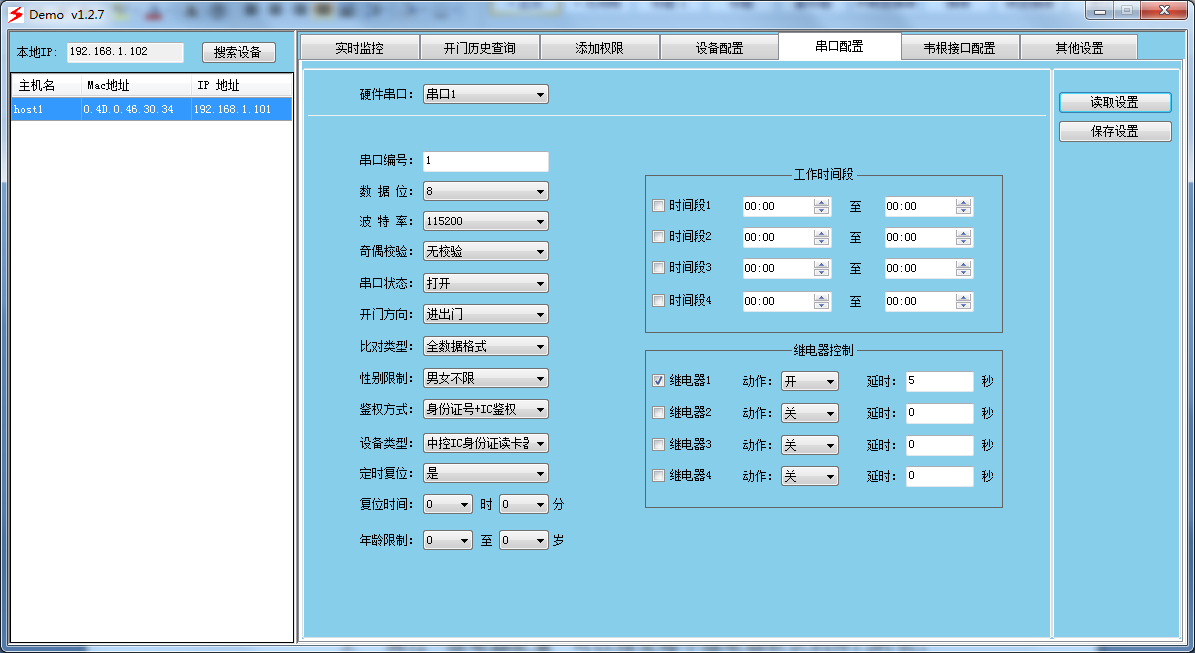

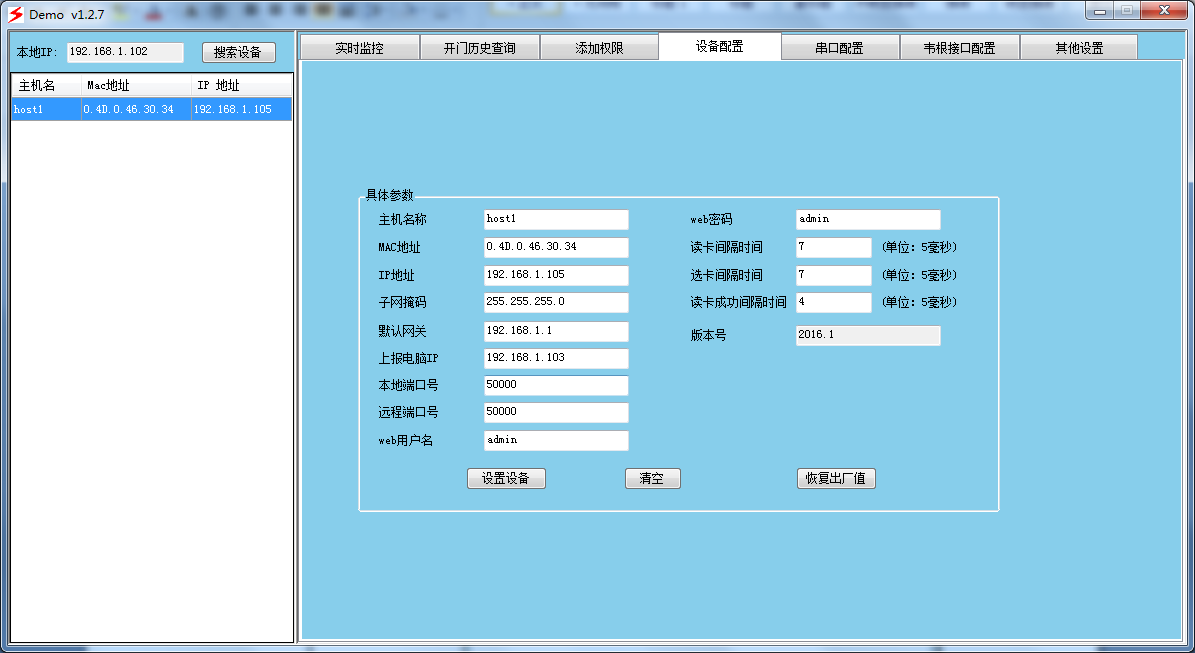

???? 設備默認IP地址為192.168.1.XX，子網掩碼為255.255.255.0，如果實際安裝環境要求使用不同的配置值，則需要使用設備管理工具軟件搜索并配置設備。這里對軟件的使用做一個簡要說明：

??? ?啟動軟件，輸入默認管理密碼123456，即可進入軟件主界面。

??? ?將設備通過網線與電腦直接連接或者通過交換機連接，在軟件中點擊“搜索設備”按鈕，列表中將自動列出網絡中的門禁控制器設備。選擇記錄后可以查看并修改此設備的配置。注意必須保證計算機IP地址與設備IP地址在同一個網段，默認為192.168.1.XX，否則不能成功搜索和修改。（通過網線直連電腦的情況，可能因為網卡不能自適應導致搜索或者配置不成功，建議通過路由器連接）。如果計算機IP地址已經修改為192.168.1.XX仍然不能搜索到設備，可以人工恢復默認設置(在斷電時按住恢復按鈕加電，5秒后松開，鳴蜂器響即恢復成功)。
